چکیده

:

مجموعه‌ای از روش‌ها در این مقاله با هدف تعیین کمیت خطرات طبیعی ناشی از تغییرات ساحلی در یک فن دلتایی توصیف شده‌اند. خط ساحلی Istiaia (شمال اویا، یونان) برای این مطالعه انتخاب شده است زیرا چندین منطقه برافزایش و فرسایش طی چند دهه گذشته شناسایی شده است. ما انواع مختلفی از مجموعه داده‌ها را که از عکس‌های هوایی پانکروماتیک با وضوح بالا استخراج شده‌اند، ترکیب کردیم و خط ساحلی معاصر را با نقشه‌برداری با دقت بالا با تجهیزات جی‌پی‌اس Real Time Kinematics (RTK) ردیابی کردیم. تفسیر تمام خطوط ساحلی نیازمند تجزیه و تحلیل جغرافیایی آماری در یک سیستم اطلاعات جغرافیایی بود. تعداد زیادی از مقاطع مورفولوژیکی با وضوح بالا به طور معمول به ساحل ساخته شد که بخش‌های فرسایشی و رسوبی ساحل را آشکار می‌کند. نرخ عقب نشینی و گسترش برای هر بخش محاسبه شد که به ترتیب به مقادیر 0.98 متر در سال و 1.36 متر در سال رسید. نتایج ثابت شد که بسیار دقیق هستند و به ما این امکان را می‌دهند که روش توسعه‌یافته را با استفاده از سری‌های زمانی کامل‌تر از مجموعه داده‌های سنجش از راه دور همراه با بررسی‌های مکرر RTK-GPS گسترش دهیم.
کلید واژه ها:

تفسیر داده های سنجش از دور تاریخی ; تجزیه و تحلیل دیجیتال خط ساحلی ; نرخ فرسایش ساحل ; برنامه های کاربردی GPS Real Time Kinematics (RTK).





1. مقدمه

اهمیت فوق العاده بالای منطقه ساحلی و آسیب پذیری آن، به ویژه در امتداد یک بادبزن دلتایی حساس از نظر مورفولوژیکی، توسط محققان متخصصان مختلف مورد توجه قرار گرفته است [ 1 ، 2 ]. از آنجایی که تعداد زیادی از فعالیت های انسانی در نزدیکی یا در امتداد خط ساحلی انجام می شود، شناسایی و حتی کمیت مناطق خطرناک تا حد امکان ضروری است [ 3 ]. آسیب پذیری ساحل و تغییر پویای توپوگرافی در طول خط ساحلی به دلیل حمل و نقل مواد، و همچنین واکنش نسبتا سریع آن به پدیده های آب و هوایی، به دانشمندان زمین شناسی این فرصت را می دهد تا تغییرات ساحلی را با چندین روش مطالعه کنند تا نرخ های مناسب را تعریف کنند [ 4 ، 5 ].]. دومی به یک سری زمانی از داده‌ها نیاز دارد که تا حد امکان به سال‌ها به عقب برمی‌گردد، همراه با ضبط‌های فعلی، تا نرخ قابل اعتمادتری محاسبه شود [ 6 ، 7 ].
تصاویر سنجش از دور که قبلاً به دست آمده و به درستی تفسیر شده‌اند، منبع ارزشمندی از اطلاعات هستند زیرا برای استخراج خط ساحلی در طول زمان اکتساب استفاده می‌شوند. یک روش تفسیر تصویر دیجیتال برای ساخت مجموعه داده های تصحیح شده برای هر دوره، با هدف مقایسه با یکدیگر و شناسایی یک سری پیامدهای محیطی مورد نیاز است [ 8 ]. داده های اضافی از خط ساحلی معاصر از تجهیزات Real Time Kinematics Global Positioning System (RTK-GPS) بدست می آید که دقتی را ارائه می دهد که در بیشتر موارد می تواند بهتر از یک سانتی متر باشد. بالاترین وضوح فضایی ممکن تصاویر سنجش از دور، ردیابی خط ساحلی RTK قابل قبول و قابل مقایسه را ارائه می دهد [ 9 ].
جمع‌آوری داده‌های کار میدانی برای تعیین علل واقعی تغییرات ساحلی، که ممکن است به علل طبیعی یا مداخله انسانی یا هر دو مرتبط باشد، ضروری است. شناسایی عوامل ایجاد کننده یک کار چند رشته ای است به ویژه زمانی که خسارات آتی مورد انتظار است و نیاز به ارائه راه حل هایی دارد.

2. منطقه مطالعه

منطقه ساحلی وسیع تر شهر استیا برای آزمایش و توسعه روش توصیف شده انتخاب شد. به طور خاص ما روش را در بادبزن دلتایی رودخانه Xiropotamos، که در سواحل شمالی جزیره Evia واقع شده و در کانال باریک Oreoi، در یونان مرکزی به دریا می‌رسد، اعمال کردیم ( شکل 1 ). این یک منطقه کاملاً چالش برانگیز است زیرا خط ساحلی فن بیش از 15 کیلومتر گسترش می یابد در حالی که چند تالاب کوچک در مکان هایی تشکیل شده اند که به نظر می رسد خروجی های اولیه حوضه هیدرولوژیکی مورد مطالعه باشند. حوضه کنونی مساحتی معادل 139 کیلومتر مربع را پوشش می دهد ، در حالی که یک بادبزن دلتایی شکل قوسی مساحتی معادل 38.5 کیلومتر مربع را پوشش می دهد .. شاخه اصلی رودخانه Xiropotamos در شرقی ترین ناحیه این فن دلتایی به دریا می رسد و به نظر می رسد این دهانه فعال فعلی آن باشد زیرا آثار دهانه های رها شده بیشتری را می توان در مرکزی و غربی ترین قسمت های خط ساحلی دلتایی مشاهده کرد.
شبکه زهکشی عمدتاً بر روی رسوبات دریاچه‌ای نئوژن (کنگلومراها، ماسه‌سنگ‌ها و مارن‌ها) متشکل از مواد سنگی مختلف مانند افیولیت‌ها، کربنات‌ها، چرت‌ها و در بسیاری موارد گنیس توسعه می‌یابد، زیرا این سنگ‌شناسی‌ها سنگ‌های زیرزمینی را تشکیل می‌دهند که در حال کشت هستند. در کوه های اطراف [ 10 ، 11]. جانشینی نئوژن مستقیماً در زیرزمین آلپ نهشته شد، جایی که درست بالای ناهماهنگی، کنگلومراهای بسیار منسجم یافت می‌شوند و به سنگ‌های آهکی مارنی تراورتن ختم می‌شوند. رسوبات آبرفتی هولوسن در امتداد کانال های اصلی رودخانه و به ویژه در سراسر بادبزن دلتایی، رسوبات نئوژن را پوشانده است. بنابراین، مقادیر زیادی از مواد فرسایش یافته در طول دوره های مرطوب به دریا منتقل می شود و رسوبات ممکن است در امتداد خط ساحلی رسوب کنند.
Ijgi 03 00018 g001 1024
شکل 1. نقشه موقعیت منطقه مورد مطالعه در یونان مرکزی که روش توصیف شده در آن اعمال شد. خط آبی حوضه آبریز معاصر رودخانه Xiropotamos را مشخص می کند.

3. توضیحات مجموعه داده

این مطالعه با استفاده از دو نوع اطلاعات مختلف انجام شد. مجموعه‌ای از عکس‌های هوایی پانکروماتیک آنالوگ جمع‌آوری شد و با بررسی توپوگرافی با استفاده از اندازه‌گیری‌های RTK-GPS ترکیب شد. تهیه عکس‌های هوایی از همان منطقه طی سال‌های 1945، 1996 و 2003 انجام شد، در حالی که بررسی RTK-GPS در سال 2011 انجام شد. همانطور که همه آنها از نظر هندسی تصحیح و در یک سیستم طرح ریزی مشترک ثبت شدند. سیستم مرجع ژئودتیک یونانی سال 1987 (گرید یونانی) برای تمام مراحل روش توصیف شده استفاده شد [ 12 ].
عکس های هوایی آنالوگ با اسکن آنها با اسکنر با فرمت بزرگ در وضوح بالا (1200 dpi)، برای افزایش اطلاعات مکانی، دیجیتالی شدند [ 13 ]. دو صحنه مجاور در مقیاس تقریبی 1:30000 برای هر سال استفاده شد، که بیشتر منطقه ساحلی مورد مطالعه را با همپوشانی رضایت‌بخش پوشش می‌داد. تصحیح هندسی عکس‌های هوایی شامل تصحیح عمودی هر صحنه، در ابتدا با استفاده از یک مدل ارتفاعی دیجیتال 25 متری، استخراج‌شده از خطوط و نقاط ارتفاعی در نقشه‌های توپوگرافی در مقیاس 1:5000 [ 14 ] بود. ما از نرم افزار فتوگرامتری برای شناسایی نقاط پیوند بین هر صحنه و نقاط کنترل بین صحنه ها و نقشه توپوگرافی استفاده کردیم [ 15 ]]. نقاط کنترل مختصات X,Y و همچنین اطلاعات ارتفاع را می دانستند. این روش منجر به تولید سه موزاییک پانکروماتیک ارتو-عکس، یکی برای هر سال مشاهده (1945، 1996 و 2003) شد که موقعیت خط ساحلی را در طول زمان دریافت نشان می‌داد [ 16 ].
خط ساحلی کنونی با تجهیزات RTK-GPS در پاییز 2011 اندازه گیری شد. ما از آنتن های TopCon Hiper-Pro (پایه و مریخ نورد) و نرم افزار TopSurv برای راه حل ها استفاده کردیم. دقت داده شده تجهیزات تقریباً 0.1 سانتی متر در صفحه افقی و 1.5 سانتی متر در سطح عمودی است. دو ایستگاه پایه با استفاده از روش حل استاتیک با یک بنای یادبود پایه از مختصات شناخته شده، تقریباً در مرکز منطقه مورد مطالعه ایجاد شد. پس از ایجاد این دو پایگاه، به ترتیب برای اندازه گیری واقعی سینماتیک در طول خط ساحلی استفاده شد. یک سه پایه با آنتن GPS پایه در ایستگاه پایه قرار داده شد و آنتن مریخ نورد یا با راه رفتن حمل می شد یا روی یک دوچرخه چهار چرخ قرار می گرفت که در امتداد خط ساحلی حرکت می کرد [ 4 ]]. در هر مورد، ارتفاع آنتن اندازه گیری و در نرم افزار راه حل وارد شد. نقاط به دست آمده به چند خط تبدیل و در یک سیستم اطلاعات جغرافیایی به همراه خطوط سواحل دیجیتالی سال های گذشته پیش بینی شد. تقریباً در هر 2 متر یک اندازه گیری انجام شد و کل ردیابی خط ساحلی دلتا با 4207 اندازه گیری از پایه اول و 3449 اندازه گیری از پایه دوم تکمیل شد. در مجموع 14065 متر خط ساحلی ردیابی شد و بنابراین، موقعیت فعلی و دقیق آن به عنوان مجموعه داده قابل مقایسه مورد استفاده قرار گرفت.

4. تفسیر داده های سنجش از دور

چندین مجموعه داده سنجش از دور در روش توصیف‌شده گنجانده شد تا مشخص شود که آیا درجه‌بندی یا رترو درجه‌بندی در رسانه‌های سابق و فعلی Xiropotamos در سال‌های اخیر انجام شده است یا خیر. ما خطوط ساحلی را در زمان‌های مختلف و با تکنیک‌های مختلف در یک دوره 66 ساله از سال 1945 تا 2011 با استفاده از (الف) سه مجموعه داده عکس‌های هوایی (1945، 1996، 2003) ردیابی کردیم. و (ب) اندازه‌گیری‌های جی‌پی‌اس دیفرانسیل سینماتیک واقعی (RTK-GPS) با دقت بالا در امتداد خط ساحلی (2011). یک سری زمانی از موزاییک‌های ارتو-عکس با وضوح فضایی قابل قبول (~1 متر) گردآوری شد [ 17 ]]. تصاویر تولید شده بر اساس داده های پانکروماتیک اصلی بودند و بنابراین، محصولات دیجیتالی تصاویر 8 بیتی در مقیاس خاکستری بودند که بیشتر منطقه مورد مطالعه را پوشش می دادند. با استفاده از تکنیک های تفسیر تصویر دیجیتال، خط ساحلی را برای دوره های مختلف مورد مطالعه ردیابی کردیم [ 8 ].
یک چالش بزرگ شناسایی نقاط تماس دقیق بین بدنه آب دریا و چشم انداز خشکی و در نتیجه افزایش دقت ردیابی بود. این امر با یکسان کردن هیستوگرام تصویر و در برخی موارد اعمال یک مقدار آستانه ممکن شد، که تقریباً در هر عکس هوایی متفاوت بود، بسته به جهت نور خورشید نسبت به مسیر پرواز. استفاده از بخش قابل مشاهده طیف الکترومغناطیسی برای تمام داده های سنجش از دور جمع آوری شده، همگنی و عینی بودن روش را فراهم می کند.
بهترین سناریو محاسبه چهار خط ساحلی مختلف برای کل فن دلتایی بود، با این حال، شکاف های کوچکتر یا بزرگتر در برخی از مجموعه داده ها به دلیل کمبود اطلاعات یا ناتوانی عینی در تمایز زمین از بدنه آبی در طول تفسیر تصویر وجود داشت. . علاوه بر این، در شرقی ترین ناحیه دلتا، جایی که فرسایش ساحل آنقدر شدید بود که اندازه گیری خط ساحلی سال 2011 امکان پذیر نبود، مشکل دسترسی زیادی وجود داشت. دقیقاً همان منطقه ای است که هیچ داده قابل استفاده از تصاویر هوایی سال 2003 وجود نداشت، بلکه فقط از دوره های کسب قبلی بود.
موزاییک های ارتو-عکس عمدتاً برای ساخت یک تصویر شبه کروماتیک چند زمانی استفاده می شد. روش تجزیه و تحلیل چند زمانی با جمع‌آوری سه مجموعه داده آغاز می‌شود که هر کدام شامل یک کانال پانکروماتیک از سه تصویر موزاییک است. هر یک از این مجموعه داده ها حاوی اطلاعات سطح زمین برای هر تاریخ اکتساب است و هر یک از آنها به یکی از سه کانال رنگ اصلی (قرمز-سبز-آبی) اختصاص داده می شود تا یک تصویر شبه رنگ تولید شود ( شکل 2 ). متعاقباً با استفاده از اولین داده‌ها در کانال قرمز (R-1945)، آخرین داده‌ها در کانال آبی (B-2003) و داده‌های میانی در کانال سبز (G-1996) یک تصویر شبه کروماتیک دیجیتالی تولید شد. .
Ijgi 03 00018 g002 1024

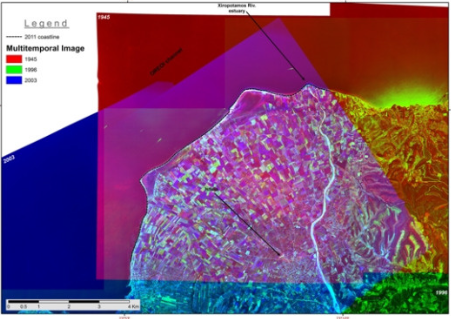

شکل 2. تصویر چندزمانی شبه رنگی که از ترکیب سه عکس هوایی تاریخی تصحیح شده ارتو که ناحیه دلتایی را پوشش می دهد، تولید شده است، که برای ردیابی خطوط ساحلی سال های 1945، 1996 و 2003 (که مرزهای آن کاملا مشخص است) استفاده شده است. خط چین با خط ساحلی معاصر (2011) مطابقت دارد. شهر Istiaia و همچنین مصب رودخانه Xirpotamos با فلش های سیاه نشان داده شده است. قسمت داخلی منطقه ساحلی مرکزی ناپایدار را به رنگ قرمز، بین بخش‌های معمولاً بدون تغییر خط ساحلی (سبز) نشان می‌دهد.
تصویر ترکیبی رنگی به‌گونه‌ای ارائه می‌شود که مناطق با مقادیر پیکسل بالا برای هر یک از رنگ‌های قرمز، سبز یا آبی را مشخص کند. در این موارد، مکان هایی که سطح زمین به طور قابل توجهی از یک تاریخ اکتساب به تاریخ بعدی تغییر کرده است برجسته می شود. به عنوان مثال، در صورتی که در طول دوره زمانی مجموعه داده چیزی در سطح منطقه مورد مطالعه تغییر نکند، میزان بازتاب و جذب در طیف‌های مرئی یکسان خواهد بود و بنابراین، رنگ‌های شدید (در مقیاس RGB) نخواهد بود. ایجاد خواهد شد. برعکس، پیکسل‌هایی که در تصاویر شبه رنگی تقریباً قرمز خالص هستند، مناطقی را نشان می‌دهند که پس از سال 1945 تغییرات قابل‌توجهی را متحمل شدند و تا سال 2003 به حالت اولیه خود بازنگشتند. در مواردی که برخی از پیکسل ها با دو رنگ دیگر رنگ آمیزی می شوند، همین امر صدق می کند. اگر دو رنگ از سه رنگ با هم مخلوط شوند (مثلاً قرمز و سبز در نتیجه به رنگ زرد مخلوط شوند) این به این نتیجه می رسد که منطقه خاص در طول دو دوره زمانی که به رنگ های خاص اختصاص داده شده است بدون تغییر باقی مانده است و تغییر قبل از به دست آوردن رخ داده است. از دوره زمانی که به رنگ سوم اختصاص داده شده است.
تا آنجا که به منطقه ساحلی مربوط می شود، مهم ترین تشخیص تغییر در شرقی ترین ناحیه دلتایی، جایی که خروجی فعال کنونی رودخانه Xiropotamos در آن قرار دارد، مشاهده شد. دقیقاً در این منطقه خروجی، یک رنگ مایل به آبی بیشتر در آبهای دریا مشاهده می شود و نشان دهنده پیشرفت منطقه ساحلی به دلیل انتقال رسوب و رسوب در سال 2003 است، زیرا این دوره زمانی است که به رنگ آبی در تصویر چند زمانی شبه رنگ علاوه بر این، مناطقی که طرفین را دورتر از خروجی پوشش می‌دهند، چه شرق و چه غرب، قرمز رنگ هستند. با توجه به تخصیص کانال، رنگ قرمز موقعیت خط ساحلی را در سال 1945 نشان می دهد و تفسیر به این نتیجه می رسد که در 60 سال گذشته یا بیشتر، رترو درجه بندی منطقه ساحلی در حال انجام است. به نظر می‌رسد فرسایش ساحلی بیشتر به سمت شرق گسترش می‌یابد، زیرا جبران قابل‌توجهی از خط ساحلی مشاهده می‌شود، اما تنها مجموعه داده‌های موجود در آن منطقه در دوره‌های زمانی 1945 و 1996 بوده و بنابراین، نرخ فرسایش قابل‌اعتمادی قابل محاسبه نیست. رترو گرادیان ساحلی در این بخش از بادبزن دلتایی حدود 100 متر است و بیش از یک کیلومتر در امتداد ساحل امتداد دارد.
هیچ تغییر خط ساحلی قابل توجهی در امتداد منطقه ای که در غرب منطقه توصیف شده گسترش می یابد، مشاهده نشد، حتی در اطراف مکان های تالاب، که احتمالاً مربوط به مصب های فعال قبلی رودخانه Xiropotamos است. در مقابل، تغییرات به وضوح در ضخامت مانع، که تالاب را از دریای آزاد جدا می کند، تشخیص داده می شود. با توجه به تفسیر چندزمانی داده های سنجش از دور، موانع تالاب در طول سال 1945 بسیار ضخیم تر بودند، زیرا در تصویر شبه رنگی در ضلع داخلی قرمز رنگ هستند. به نظر می رسد تقریباً 70 متر از عرض مواد ته نشین شده که ضلع داخلی موانع را ساخته است پوشیده از آب است که منجر به افزایش حجم آب تالاب می شود.

5. تجزیه و تحلیل جابجایی خط ساحلی

ترکیب تمام خطوط ساحلی ردیابی شده در داده های سنجش از راه دور با خط ساحلی ثبت شده RTK-GPS نشان داده است که، هر دو جبهه دلتای سابق و فعلی رودخانه Xiropotamos به مناطق فرعی مختلفی تقسیم می شوند که با نوع، فاز متفاوت مشخص می شوند. و نرخ جابجایی خط ساحلی اتخاذ روشی برای ایجاد یک مشاهدات عینی و قابل مقایسه برای کل منطقه مورد مطالعه تا حد امکان دقیق و دقیق و متعاقباً اقدام به تعیین کمیت رترو درجه بندی و پیش درجه بندی در هر منطقه بسیار مهم بود.
از سیستم تحلیل خط ساحلی دیجیتال (DSAS) نسخه 4.3 استفاده شد که یک پسوند نرم افزاری برای ESRI ArcGIS v.10 است که توسط USGS [ 18 ] منتشر شده است.]. این گسترش به کاربر اجازه می دهد تا چندین ترانسکت عمود بر خط ساحلی معاصر در یک فاصله معین ایجاد کند و موقعیت خطوط ساحلی دیجیتالی تاریخی را اندازه گیری کند. این اندازه‌گیری‌ها برای استخراج نرخ‌های تغییر و سایر آمارهای مفید متعدد مورد استفاده قرار گرفتند. ما فاصله مقطع را هر 100 متر در امتداد فن دلتایی تعیین کردیم و طول هر ترانسکت 250 متر بود. این بدان معنی است که هر بار که یک خط ساحلی دیجیتالی شده در هر سال با یک بخش تلاقی می کند، یک نقطه ایجاد می شود و فاصله تا یک خط مبنا اندازه گیری می شود. جدول آمار استخراج شده است و می توان از آن با ایجاد نمودار یا با تجسم فضایی آنها در یک محیط GIS استفاده کرد.
ما از آمار فقط در امتداد بخش‌های ساحلی استفاده کردیم که در آن چهار اندازه‌گیری در هر بخش داشتیم. بنابراین از طول کل حدود 15 کیلومتر خط ساحلی فن، ما از یک بخش 14 کیلومتری استفاده کردیم که کاملاً نمایانگر مطالعه تغییرات ساحلی است. حدود 100 ترانسکت برای تعیین کمیت درجه بندی یا رترو درجه بندی خط ساحلی و همچنین برای محاسبه نرخ دقیق تغییر ساحلی در طول دوره زمانی 1945-2011 مورد تجزیه و تحلیل قرار گرفت.
نتایج کمی نشان می دهد که یک رفتار غیر همگن به دلیل فرسایش ساحلی در طول منطقه مورد مطالعه وجود دارد ( شکل 3).). به نظر می رسد که در طول دوره 66 ساله، حرکت های بزرگی از خط ساحلی شناسایی شده است، اما خط ساحلی نه عقب نشینی می کند و نه در همه جا منتشر می شود. انتشار خشکی در پنج بخش بسیار کوچک از منطقه مورد مطالعه تشخیص داده می شود و به مقدار 78 متر می رسد، اما فقط در دو قسمت شرقی، در حالی که 36 متر پیش درجه بندی حداکثر حرکت خط ساحلی است – در طول زمان مورد مطالعه. دوره – در غربی ترین بخش ها. در مقابل، دو بخش بزرگتر را می توان شناسایی کرد که در طول آنها فرسایش ساحلی تقریباً به مقدار 100 متر رسیده است. این تجزیه و تحلیل منجر به این نتیجه می شود که بیشتر منطقه در برابر تغییرات ساحلی آسیب پذیر است و مقدار زیادی حرکت خط ساحلی در طول دوره مجموعه داده های مورد استفاده اتفاق افتاده است.
Ijgi 03 00018 g003 1024
شکل 3. حداقل و حداکثر حرکت خط ساحلی مشاهده شده در هر یک از 104 ترانسکت (با چهار مشاهده)، در طول دوره زمانی بین 1945 و 2011. اولین مقطع (کد ID 1) مربوط به ترانسکت شماره 172 است، در حالی که آخرین ترانسکت مربوط به ترانسکت شماره 172 است. (کد ID 104) به ترانسکت 275 ( برای مکان ها به شکل 4 مراجعه کنید). چندین بخش از حرکات بزرگ را می توان شناسایی کرد که روندهای درجه بندی (مقدار y مثبت) یا رترو درجه بندی (مقدار y منفی) را نشان می دهند.
تا آنجا که محاسبه نرخ حرکت در امتداد خط ساحلی مورد مطالعه نسبت به خط پایه، تجزیه و تحلیل آماری رگرسیون خطی با برازش یک خط رگرسیون حداقل مربعات به تمام نقاط خط ساحلی، به عنوان فاصله از خط پایه، برای هر ترانسکت خاص تعیین شد. بنابراین، شیب خط رگرسیون مربوط به نرخ تغییر خط ساحلی است که می تواند مثبت (زمانی که زمین در حال انتشار است) یا منفی (زمانی که فرسایش ساحلی مشاهده می شود) باشد.
مهم ترین درجه بندی در امتداد ترانسکت 269 محاسبه شد که در مصب فعال رودخانه Xiropotamos قرار دارد ( شکل 4).). تجزیه و تحلیل رگرسیون فاصله بین سه خط ساحلی تاریخی و معاصر از خط پایه نشان داد که ناحیه خروجی رودخانه با میانگین سرعت 1.36 متر در سال به سمت دریا گسترش می یابد. اگر خط ساحلی فعلی در محاسبه درج نشده باشد، این میزان نرخ می‌تواند حتی بزرگ‌تر (1.71 متر در سال) باشد، زیرا شیب خط رگرسیون که صرفاً خطوط ساحلی تاریخی را توصیف می‌کند بسیار تندتر است. بنابراین، کاملاً واضح است که به نظر می رسد شرایط محلی پس از سال 2003، زمانی که آخرین مجموعه داده های تاریخی به دست آمد، به طور چشمگیری در منطقه مصب تغییر می کند. حتی اگر نرخ محاسبه شده برای دوره 66 ساله، درجه بندی پیش رونده را در مقادیر نسبتاً بالا نشان دهد، این احتمال بسیار زیاد است که فرسایش ساحلی در حد 4-5 متر در سال در حال حاضر بر اساس آخرین خطوط ساحلی سال 2003 و 2011.شکل 5 ).
Ijgi 03 00018 g004 1024
شکل 4. ترانسکت های محاسباتی کل منطقه فن دلتایی را پوشش می دهند و خطرناک ترین بخش به دلیل تغییرات ساحلی در مصب معاصر رودخانه Xiropotamos شناسایی شده است. فلش‌ها سه بخش را نشان می‌دهند که در آن‌ها فرسایش (261، 275) یا رسوب رسوب (269) مشاهده می‌شود و نرخ‌های محاسبه‌شده نسبتاً بالاست.
Ijgi 03 00018 g005 1024
شکل 5. عکس های میدانی از مکان هایی که نرخ فرسایش ساحلی در حدود 1 متر در سال است، طی بررسی RTK-GPS 2011. خطر تخریب خطوط زندگی زیاد است (به قطب برق در سمت چپ مراجعه کنید) حتی اگر چندین دوره رسوب و فرسایش مشاهده شود (راست).

6. بحث

به نظر می‌رسد که شکل‌گیری و تکامل منطقه ساحلی فن دلتایی Xiropotamos عمدتاً توسط دینامیک هیدرودینامیکی و رسوب نزدیک به ساحل و در مرحله دوم با تغییر سطح آب محلی یا تغییرات کاربری زمین در بالادست کنترل می‌شود. علاوه بر این، مداخله انسان در امتداد منطقه ساحل تأثیر منفی بر فرآیندهای تکامل ساحلی طبیعی آن دارد که عمدتاً به تغییرات در بودجه رسوب و حمل و نقل مربوط می شود. از آنجایی که روند کلی حرکت خطوط ساحلی در حال عقب نشینی است، اگر سناریوهای افزایش سطح دریا در آینده تأیید شود، می تواند فاجعه بار باشد.

7. نتیجه گیری

با توجه به ابزارهای فناوری جدید (نرم‌افزار و سخت‌افزار) که می‌توان برای تشخیص تغییرات سطحی استفاده کرد و تغییرات مداومی که معمولاً در طول خطوط ساحلی اتفاق می‌افتد، پیاده‌سازی و ترکیب تکنیک‌های سنجش از دور برای تحلیل خطرات ساحلی بیش از حد ضروری به نظر می‌رسد. با بهره گیری از وجود مجموعه داده های آنالوگ تاریخی، و همچنین استفاده از تجهیزات نقشه برداری با وضوح بالا، کمی سازی نرخ های درجه بندی یا رترو درجه بندی دقیق تر و دقیق تر می شود.
روش پیشنهادی وظیفه مهمی را برای ارزیابی خطر در یک طرح مدیریت ریسک ساحلی، به ویژه در مواردی که نمی توان از حضور انسان اجتناب کرد، توصیف می کند. در چنین مواردی، تغییر کمی ساحلی، که با یک نرخ نشان داده می‌شود، استدلال بسیار قابل قبول‌تری است که می‌تواند در جامعه‌ای از افراد فاقد تحصیلات خوب استفاده شود. تأثیر بر املاک و همچنین ساخت و سازهای عمومی در امتداد خط ساحلی را می توان به وضوح به سال ها تبدیل کرد تا اینکه فاجعه آینده رخ دهد. هدف نهایی کاهش میزان حواس پرتی خواهد بود و بنابراین مسئولان باید به دنبال پیشنهادهایی بر اساس این هدف باشند.

منابع

  1. هاپکه، سی. ریچموند، بی. نظارت بر تغییرات مورفولوژی ساحل با استفاده از عکاسی هوایی با فرمت کوچک و فتوگرامتری نرم افزاری دیجیتال. محیط زیست Geosci. 2000 ، 7 ، 32-37. [ Google Scholar ] [ CrossRef ]
  2. دی پیپو، تی. دونادیو، سی. پنتا، ام. پتروسینو، سی. ترلیزی، اف. Valente، A. ارزیابی و نقشه برداری خطرات ساحلی در کامپانیا شمالی، ایتالیا. ژئومورفولوژی 2008 ، 97 ، 451-466. [ Google Scholar ] [ CrossRef ]
  3. پاپادوپولو-ورینیوتی، ک. تساگاس، دی. Mertzanis، A. عوامل مؤثر در وقوع پدیده زمین لغزش و تغییرات ژئومورفولوژیکی در شمال غربی جزیره اویا (یونان). در مجموعه مقالات چهارمین کنفرانس بین المللی محیط زیست، مدیریت، مهندسی، برنامه ریزی و اقتصاد، میکونوس، یونان، 24-28 ژوئن 2013. صص 771-778.
  4. باپتیستا، پی. باستوس، ال. برناردز، سی. کونا، تی. دیاس، جی. نظارت بر مورفولوژی سواحل شنی توسط dgps – ابزاری کاربردی برای تولید مدل‌های ارتفاعی دیجیتال. جی. ساحل. Res. 2008 ، 24 ، 1516-1528. [ Google Scholar ]
  5. الحین، کالیفرنیا؛ Niemeyer, I. نظارت بر ساحل با استفاده از سیستم‌های سنجش از دور و اطلاعات جغرافیایی: برآورد نرخ فرسایش و برافزایش در امتداد خط ساحلی غزه. در مجموعه مقالات سمپوزیوم بین المللی علوم زمین و سنجش از دور IEEE، کیپ تاون، آفریقای جنوبی، 12 تا 17 ژوئیه 2009. ص 29-32.
  6. مالتوس، تی جی; Mumby، PJ سنجش از دور منطقه ساحلی: مروری بر و اولویت‌ها برای تحقیقات آینده. بین المللی J. Remote Sens. 2003 , 24 , 2805-2815. [ Google Scholar ] [ CrossRef ]
  7. بواک، ای اچ. ترنر، تعریف و تشخیص خط ساحلی IL: بررسی. جی. ساحل. Res. 2005 ، 21 ، 688-703. [ Google Scholar ] [ CrossRef ]
  8. Vassilakis، E. سنجش از دور تغییرات محیطی در منطقه پنکه دلتایی antirio، یونان غربی. Remote Sens. 2010 , 2 , 2547–2560. [ Google Scholar ] [ CrossRef ]
  9. فونتولیس، آی. ماورولیس، س. واسیلاکیس، ای. Papadopoulou-Vrynioti، K. جابجایی خط ساحلی و انحراف رودخانه pineios در شمال پلوپونز (یونان) به عنوان یک نتیجه از زمین شناسی، زمین ساخت فعال و فعالیت های انسانی در طول 100 سال گذشته. ز. ژئومورفول. 2013 ، 57 ، 97-123. [ Google Scholar ] [ CrossRef ]
  10. کاتسیکاتسوس، جی. متوس، آ. Vidakis, M. نقشه زمین شناسی یونان 1:50,000 ; موسسه یونانی زمین شناسی و اکتشافات معدنی: آتن، یونان، 1984. [ Google Scholar ]
  11. Papadopoulou-Vrynioti، K. عوامل انسانی در تکامل ژئومورفولوژیکی NE و E منطقه لوترا Aedipsus (N. Evia-Hellas). گاو نر جئول Soc. یونان 2001 ، XXXIV ، 433-438. [ Google Scholar ]
  12. Mugnier, C. Grids and datums: The Hellenic Republic. فتوگرام مهندس Remote Sens. 2002 ، 68 ، 1237-1238. [ Google Scholar ]
  13. چابان، ف. درویشه، ح. باتیو کوئینی، ی. لوچ، بی. ماسون، ای. خطابی، ج. Carlier, E. استفاده از مدل ساز ArcGIS ® و عکس های هوایی برای اندازه گیری عقب نشینی و پیشروی خط ساحلی: شمال فرانسه. جی. ساحل. Res. 2012 ، 28 ، 1567-1579. [ Google Scholar ]
  14. قاضی، EK; اورتون، MF سنجش از دور مورفولوژی جزیره مانع: ارزیابی مدل‌های زمین دیجیتال مشتق شده از فتوگرامتری. جی. ساحل. Res. 2001 ، 17 ، 207-220. [ Google Scholar ]
  15. Kloehn، KK; بیچی، تی جی; مورلی، SA; کو، اچ جی. دودا، جی جی تأثیر سدها بر دینامیک رودخانه-دشت سیلابی در رودخانه الوا، واشنگتن. علوم شمال غربی 2008 ، 82 ، 224-235. [ Google Scholar ] [ CrossRef ]
  16. تکنیک های نقشه برداری Moore، LJ Shoreline. جی. ساحل. Res. 2000 ، 16 ، 111-124. [ Google Scholar ]
  17. Gens، R. سنجش از دور خطوط ساحلی: تشخیص، استخراج و نظارت. بین المللی J. Remote Sens. 2010 ، 31 ، 1819-1836. [ Google Scholar ] [ CrossRef ]
  18. تیلر، ای. هیملستوس، ای. زیچیچی، ج. Ergul, A. Digital Shoreline Analysis System (DSAS) نسخه 4.0—An ArcGIS Extension for Calculating Shoreline Change ; سازمان زمین شناسی ایالات متحده: Reston، VA، ایالات متحده آمریکا، 2009. [ Google Scholar ]
